先日、ツーリング用のUSBポートを取り付けたのですが、これが便利すぎて…。なんだかツーリングに行くことが増えてしまい、こうなったら充電のできるスマホマウントを導入しようということになりました。
スマホマウントでナビをすると楽しい
もともとバイクのカスタムがしたくてあまりツーリングはしていなかったのですが、USBポートがついているとバッテリーを気にせずナビができるので、普段の道も違う道を走ってみたり楽しいんですよね。
ツーリング用のUSBポートは使わない間は取り外しておくので、安心して使えるのでいいのですが、頻度があがってくるとやっぱり面倒になってきます。
なので、USBポートがついたスマホマウントを取り付けようということになりました。
バイクにUSB付きスマホマウントを取り付ける方法!
早速取り付けていきましょう。
今回選んだのはこのスマホマウントです。
ポイントは「安い」それだけでもいいのですが、上部がフリーになっているので走りながら撮影もできてしまうという優れものです。しかも安い(二度目)
早速取り付けていきましょう。
まずはリレーからプラス電源を分岐させる
このマウントにはON/OFFのスイッチがついているのでバッテリー直でも使えます。バッテリーにつなぐようの配線もついています。しかしスイッチを切り忘れると困るのでリレーを経由させます。
アクセサリー電源から取るのはおすすめできません。説明書にもそう書いてありましたね。日本語の説明書がついています。
ちなみにリレーの解説動画を作ったのでリレーの仕組みがわからなかったら参考になるかもしれません。

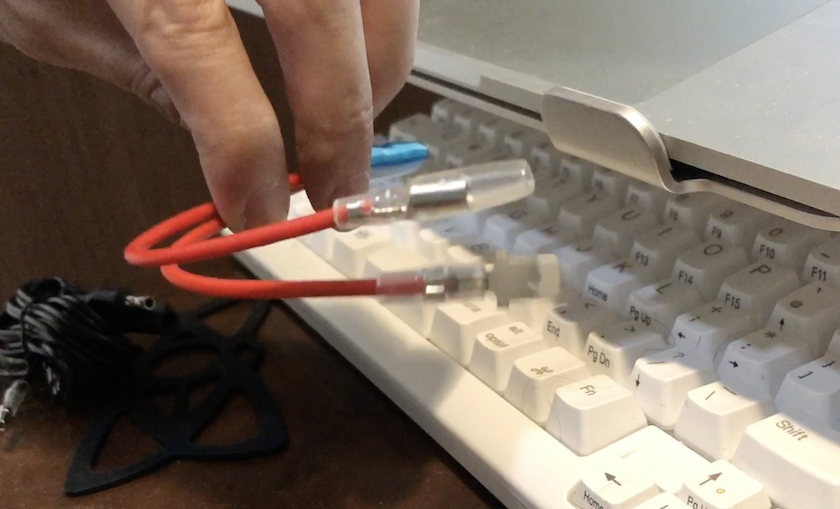

この製品、とても親切で分岐用の配線もついているんです。これでリレーを分岐させます。
青いところが平型コネクタメス、そこからギボシのメスと平型コネクタのオスが出ています。このチョイスは謎ですが、使えるものは使いましょう。
リレーのプラスを切って、平型コネクタのオスをつければ分岐できるわけです。
はい。できました。一応テストして問題なしです。
そして平型コネクタのメスを差し込めば、コネクタ経由で既存のグリップヒーターに電流が流れます。ギボシはUSBケーブル用ですね。
この段階でグリップヒーターのテストをしてみましたが、問題なく動作します。
USB付きスマホマウントを接続する
USBケーブルのプラスにはギボシがついていて、ヒューズボックスにはヒューズも入っている親切設計。あとは分岐ケーブルのギボシに刺すだけです。
実際の取り付けはかんたんなので動画でみてもらった方が早いかなと思います。
2分15秒くらいからみてもらえば、かぶってるところがないので参考にしてください。
【バイク】USB付きスマホマウント(ホルダー)を取り付ける!【ST250E】
